18847 TERMICUS 7761T742145 Клапан трехходовой термостатический для систем отопления, DN20, +40...+70°С, Kvs 4,2 м3/час, с выносным термобаллоном (левый)

Розничная цена

13 492 (с НДС)

Получите скидку 3%
при регистрации!

Постоянный клиент

12 413 руб.

Накопительная скидка,
покупки общей суммой
на 200 000 рублей.
Цена с НДС

Наличие товара

Валюта: RUB

Цена актуальна.

Все цены на сайте пересчитаны с учетом Вашей скидки: у Вас ценовая колонка, акционная скидка %.

	консультация специалиста: мы ответим на Ваши вопросы 8 (4942) 502-502
	гарантия качества: являемся официальным дилером
	ваш регион:

	рекомендуемая доставка: транспортная компания СДЭК, до одного из терминалов.
	рекомендуемая оплата: Сбербанк-онлайн через QR-код на счете как это сделать?
	стоимость доставки (до 10 кг):

Клапан трехходовой термостатический трехосевой 7761T742145 Termicus

для систем отопления, с выносным термобаллоном и ложементом для крепления к трубе в комплекте.

ПРИМЕНЕНИЕ

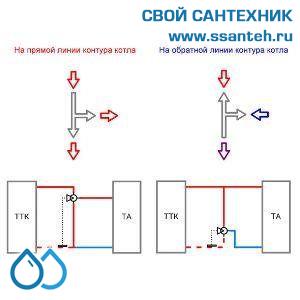

Трехходовый термостатический клапан 7761T742145 Termicus используется, как:
- Для поддержания температуры воды в системе радиаторного отопления. - Антиконденсатный клапан на обратной линии твердотопливного котла.
При нагреве выносного термобаллона термостатический элемент давит на шток клапана и открывает порт В-АВ (байпас). При снижении темпреатуры термобаллона шток клапана поднимается, тем самым закрывая порт В-АВ и открывая порт А-АВ. Байпас не перекрывается полностью

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Диапазон регулирования,°С		+40...+70
Гистерезис, К		0,3
Защита от перегрева, К		10 выше макс. значения по шкале
Работа клапана		При нагреве термобаллона термостат закрывает канал А-АВ и открывает канал В-АВ(байпас).
Диаметр (DN), мм		20
Присоединение труб		резьбовое 1" НР, плоское уплотнение
Пропускная способность клапана Kvs, м3/ч		4,2
Максимальная рабочая температура, °C		120
Максимальное рабочее давление, бар		10
Максимальный перепад давления на клапане при работе в термостатическом режиме, бар		0,2
Корпус клапана		никелированная латунь
Шпиндели		нержавеющая сталь
Уплотнение		EPDM
Масса, кг
Происхождение		Россия

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана. Для клапана 7761T742145 поток распределяется слева направо.
- Все модели клапана поставляются с белым защитным колпачком. Присоединения для труб в объем поставки не входят.
- Защитный колпачок служит для защиты клапана на время транспортировки и промывки во время пуска системы. При замене защитного колпачка на термостатическую головку мы получаем термостат, без слива воды из системы.
- Ручная установка степени открытия клапана 2К с помощью защитного колпачка:
По окружности защитного колпачка, в рифленой области, нанесены две риски, соответственно маркировке "+" и "-".
1. Закрыть клапан, поворачивая защитный колпачок по часовой стрелке до упора.
2. Запомнить положение метки "+".
3. Поворачивая защитный колпачок против часовой стрелки, совместить метку "-" с меткой "+". Это положение соответствует степени открытия клапана 2К.
- Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служат 2 O-Ring уплотнения, которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

ВНИМАНИЕ!

EPDM-уплотнения, под воздействием смазочных материалов на основе минеральных масел, разбухают и выходят из строя. В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.


Параметры\Номер для заказа	7761T742143	7761T742145	7745T742120	7761T742144	7761T742146	7746T742120
Диапазон регулирования температуры,°С	+40...+70	+40...+70	+40...+70	+40...+70	+40...+70	+40...+70
Гистерезис, К	0,3	0,3	0,3	0,3	0,3	0,3
Диаметр клапана (DN), мм	15	20	20	15	20	20
Присоединение труб	резьбовое 1/2" НР	резьбовое 3/4" НР	резьбовое 3/4" НР	резьбовое 1/2" НР	резьбовое 3/4" НР	резьбовое 3/4" НР
Пропускная способность клапана Kvs, м3/ч	3,5	4,2	5,5	3,5	4,2	5,5
Максимальная рабочая температура, °C	120	120	120	120	120	120
Максимальное рабочее давление, бар	10	10	10	10	10	10
Максимальный перепад давления на клапане при работе в термостатическом режиме, бар	0,2	0,2	0,2	0,2	0,2	0,2
Распределение потоков в клапане	Слева направо	Слева направо	Слева направо	Справа налево	Справа налево	Справа налево
Масса, кг
Цена,руб. с НДС	13327 руб	13492 руб	13988 руб	13327 руб	13492 руб	13988 руб

АНАЛОГИЧНЫЕ ТРЕХХОДОВЫЕ ТЕРМОСТАТИЧЕСКИЕ КЛАПАНЫ


Параметры\Номер для заказа	7761T742101	7761T742102	7761T742103	7761T742104
Диапазон регулирования, °C	+ 40 … + 70	+ 40 … + 70	+ 40 … + 70	+ 40 … + 70
Максимальная температура среды, °C	120	120	120	120
Максимальное давление среды, (PN) бар	10	10	10	10
Диаметр клапана, (DN) мм	15	20	25	32
Пропускная способность, (Kvs) м3/час	3,0	3,0	6,27	6,44
Присоединение труб, G (плоское уплотнение)	3/4" НР	1" НР	1 1/4" НР	1 1/2" НР
Цена,руб. с НДС	12319 руб	13214 руб	16537 руб	20992 руб

ПРИНАДЛЕЖНОСТИ


ГШ2520 Termicus		Соединение накидная гайка 1" ВР со штуцером под ключ 3/4" НР , DN20, PN16, без покрытия
ГС13120 Termicus		Гильза для термобаллона 11 х 130 мм, нержавеющая сталь, 1/2" присоединительная резьба наружная.

ЗАПАСНЫЕ ЧАСТИ


T4070		Термостатический элемент с выносным термобаллоном +40...+70°С, капиляр 2м
1632922		Сменная букса
1689000		Комплект уплотнительных колец
